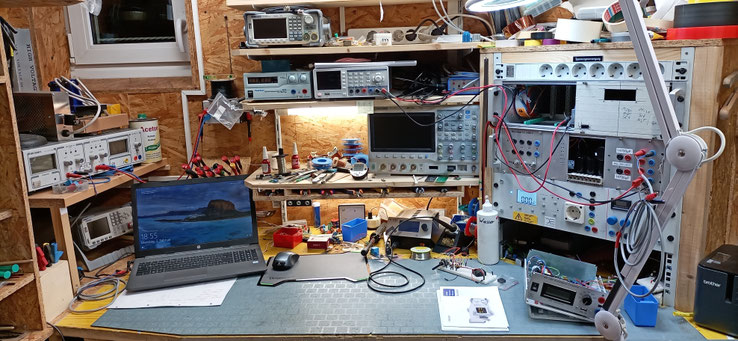

Das wäre mein Elektronik_Arbeitsplatz, nicht sehr groß, aber er reicht =)

Mit den gekauften,- und selbstgebauten Geräten.

Informationen zu den Geräten stehen weiter unten.

Labornetzgerät, 0 - 40 V, 0 - 3 A









Daten:

2x 0-40V , 0-3A

1 x 3-6V 2A

Leistung: 252W

Restwelligkeit <2 mV



Digitale Anzeige

Dauerkurzschlussfest

Übertemperaturgeschützt



Betriebsarten:

Individual

Parallel

Seriell

Tracking

Labornetzgerät, 1 - 32 V, 0 - 20 A













Daten:

Ausgangsspannung: 1 - 32V DC

Ausgangsstrom: 0 - 20A

Leistung: 640W

Restwelligkeit: 5mVeff

Wirkungsgrad: 86%



Ausstattung:

Hohe HF-Festigkeit und exzellente Funkentstörfilterung

Überlast-, Überhitzung- und Überspannungsschutz

3 benutzerdefinierte, wieder aufrufbare Voreinstellungen für Spannungs- und Stromwerte

Vollständige Fernsteuerung von Spannung und Strom, sowie ein- und ausschaltbarer Ausgang über den Analogeingang

PC-Software zur Fernsteuerung über USB

Zeitlich programmierbare Zyklen der Strom- und Spannungsausgabe über die PC-Software

Schutzkontakt, aktiver PFC und große Energieeffizienz durch intelligente Lüfterregelung

Drehgeber mit Grob- und Feineinstellung



Abmessungen (BxHxT): 200 x 90 x 255 mm

Gewicht: 2,6 kg

Selbst gebautes Netzteil.

Da ich in der Werkstatt keinen PC habe für die Programmierung von AVR´s dachte ich mir ich baue ein kleines Netzteil für den Schreibtisch.

Nachbau: Schreibtischnetzgerät







Daten:

3,3V / 5V umschaltbar je 1A

0-5V mit Poti 0,25W

Anzeige über 7 Segment Anzeige



Anschluss hinten:

0V, 3,3V, 5V, 0-5V, Pwm, pwm_einst., Trafo Spannung AC 6V

Ein kleinses Netzteil für die Versorgung von OP (opv; Operationsverstärker)

Nachbau: OPV_Netzteil







Daten:

+12 / -12V ca. 315mA

+15 / -15V ca. 315mA

Anschluss mit 2mm Buchsen

Regeltrenntransformator,

250 V, 4,5 A,  galvanische Trennung







Labor-Regeltrenntransformator mit integriertem DC-Netzteil. Zweifach einstellbarer DC- oder AC-Ausgang für Konstant-Spannung oder –Strom mit hoher Stabilität und Leistungsfähigkeit.

3-stellige, 13 mm LED-Anzeige für Spannung und Strom (± 1,0 % + 2 St.)

Überlastung und Kurzschluss gesichert

Daten:



Regeltrenntrafo:

Ausgangsspannung: 0 - 250 V AC

max. Ausgangsstrom: 4,5 A AC

max. Ausgangsleistung: 1000 W



DC Netzteil:

Ausgangsspannung: 0 - 30 V DC; 5 V/3 A fest

Ausgangsstrom: 0 - 5 A DC

Restwelligkeit (U/I): < 35 mVrms / 3 mArms



Elektronische DC Last

für max. 150V, 30A, 200W











Daten:

Leistung max.: 200 W

Spannung max.: 150 VDC

Strom max.: 30 A

Modus: CC, CV, CP, CR,

Entladungsprüfung für Batterien

dynamische Lastprüfung

OCPT/OPPT Modus

CR-LED Modus



Sense Eingang und ext. Trigger

Schnittstelle: RS232, USB, LAN, Monitor U/I

Energie-Analyser EA 8000













Messfunktionen:

• Wirkleistung (W)
• Blindleistung (VAR)
• Scheinleistung (VA)
• Energieverbrauch (Wh, kWh)
• Leistungsfaktor (PF)
• Spannung (V) (200 - 255V)
• Strom (A) (0 - 16A)
• Messzeit (Std, Min.)
• Frequenz (Hz)
• Min./Max-Werte)
• Kosten (€) 3 Tarife einstellbar)
• CO2-Ausstoß (f/kg CO2)
• Prognosen (Tag, Woche, Monat, Jahr)

Von Links nach Rechts



UNI-T UT71C

Voltcraft VC220

Mastech MY6013A

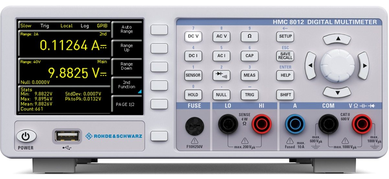

5 3/4-Digit Multimeter mit 480000 Punkten













Daten:



Grundgenauigkeit: 0,015 % (DC)

max. Abtastrate: 200 Sa/s

12 Messfunktionen: DCV, DCI, True RMS, ACV und ACI, Frequenz, 2- und 4-Draht-Widerstand, Kapazität, Durchgang, Diode, Temperatur, Leistung

Auflösung: 1µV, 100nA, 1mΩ, 1pF, 1Hz, 0,1°C

Echte Effektivwertmessung AC, AC+DC

Temperaturmessung mit Platin-Sensoren (PT100/PT500/PT1000)



Ausstattung:

Schnittstellen: USB, LAN, USB-Stick

4 Kanal Oszilloskop mit 100 MHz Bandbreite, 2 GSa/s und 140 Mpts Speichertiefe











Daten:

4 Kanal

100 MHz Bandbreite

2 GSa/s Realtime-Samplingrate

140 M Punkte Speichertiefe pro Kanal



Ausstattung:

Integrierter Funktionsgenerator mit 25 Mhz (125 MS/s) und ein 16 Kanal Logik-Analyser

8 Zoll Display mit 800x480 Pixel

Signal Dekodierung (RS232, UART, I²C, SPI, CAN, LIN)

2 Kanal Funktionsgenerator

30 MHz Bandbreite, 150 MSa/s, 16 kpts Speicher











 Daten:

Sinus, Rechteck, Puls, Rampe, Rauschen, 196 vordefinierte arbiträre Ausgangsformen, frei definierbare arbiträre Ausgangsformen

Frequenzbereich: 1 µHz - 30 MHz



Frequenzbereich Rauschen: > 60 MHz

Modulationsarten: AM, FM, PM, ASK, FSK, PWM

Frequenzzähler: bis zu 200 MHz

DC Offset: ±5 V (50 Ω) ±10 V (hochohmig)

Max Amplitude: 20 Vpp



Ausstattung:



Schnittstelle: USB, LAN

Lötstation 80W



Im Lötkolben ist ein eingebauter Bewegungssensor für die Absenkung der Temperatur im Standby. Das schont die Lötspitze und spart zudem auch noch Energie.











Daten:

Schnelle Lötbereitschaft (Aufheizzeit 15s)

Präzise Regelung mit 3 Modi (Low, Medium, High)

Leistung 80W

Min. Temperatur: +150°C

Max. Temperatur: +450°C
