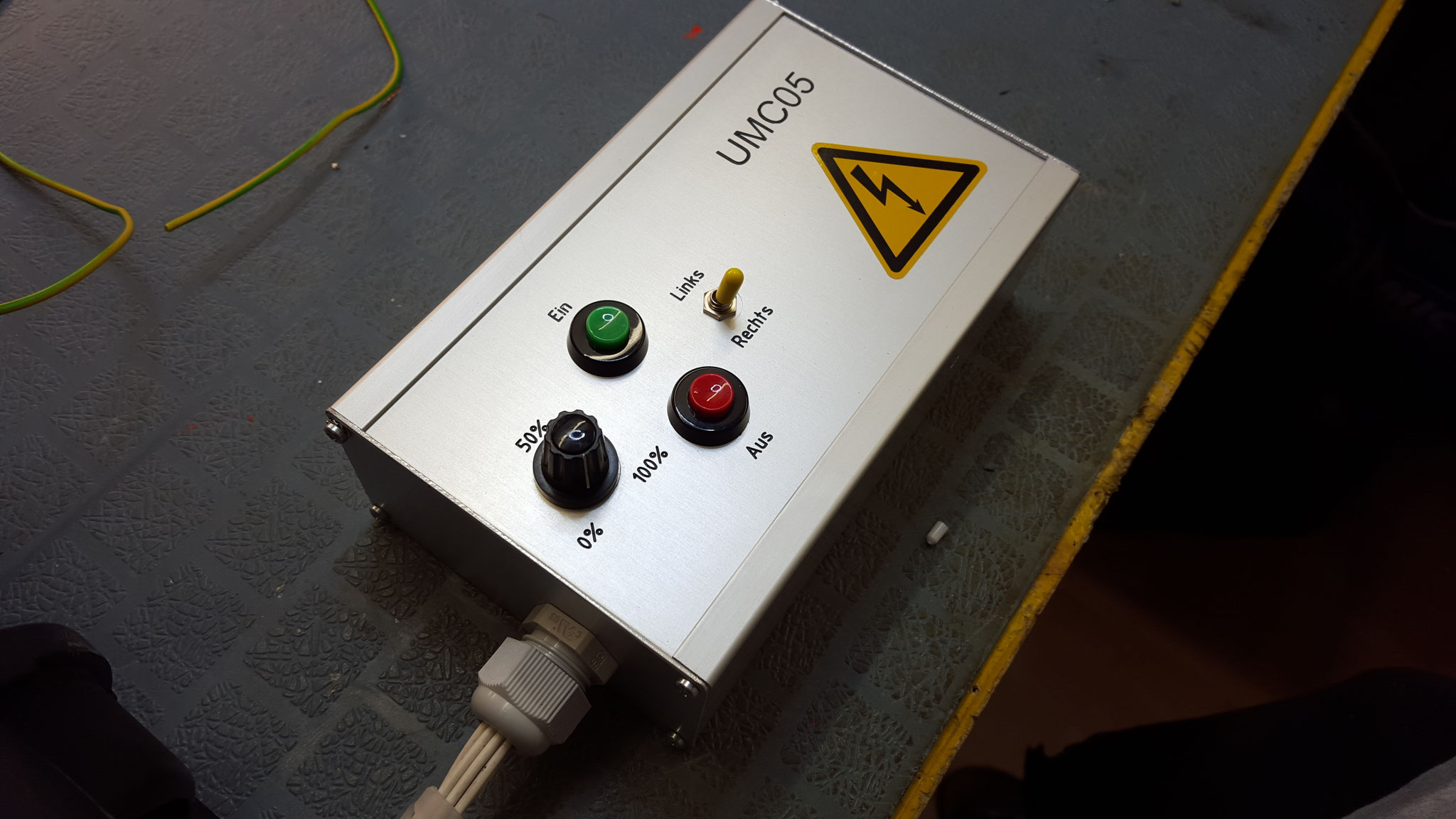

UMC05

Diese Steuerung basiert auf den IC: TDA1085 (Universal Motor Speed Controller) von Motorola. Leider wird dieser IC nicht mehr produziert.

Mit dieser Steuerung kann man die Drehzahl eines Universalmotor regeln.

Ein Universalmotor ist ein Einphasen-Reihenschlussmotor, der in vielen Haushaltsgeräten eingebaut ist. Betrieben werden sie entweder mit Wechselspannung oder Gleichspannung, sie haben auch einen Tachogenerator eingebaut um die Drehzahl zu ermitteln.

Da diese Motoren keine feste Grunddrehzahl haben, würden sie ohne Drehzahlregelung sich selber zerstören, in dem sie mit der Drehzahl bis ins unendliche gehen.

Für diese Steuerung habe ich als Vorlage diese Seite genommen.

Was noch hinzugefügt wurde ist eine Drehrichtungsänderung per Schalter.

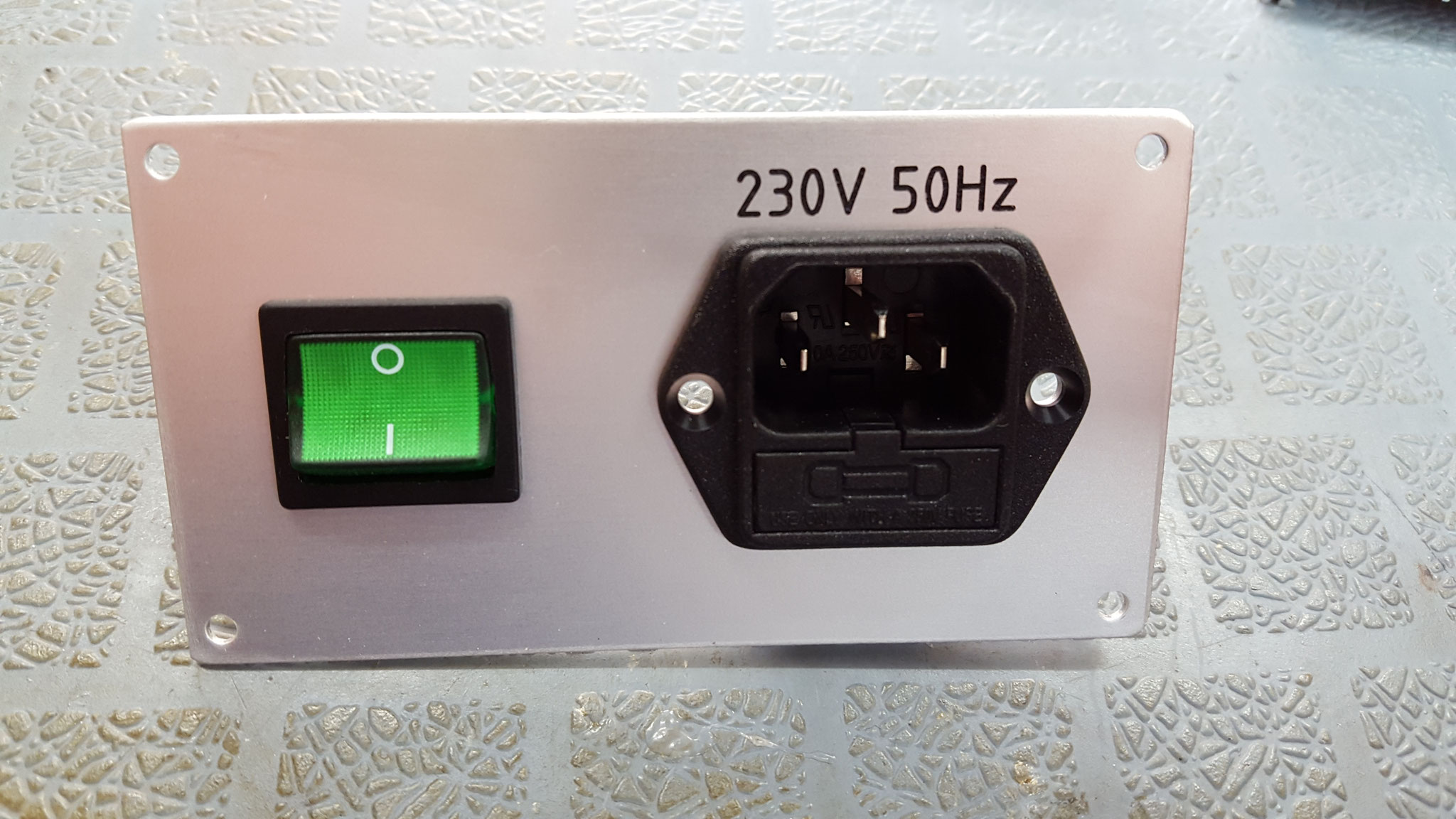

Versorgungsspannung: 230V /AC

Strom: 5A max
