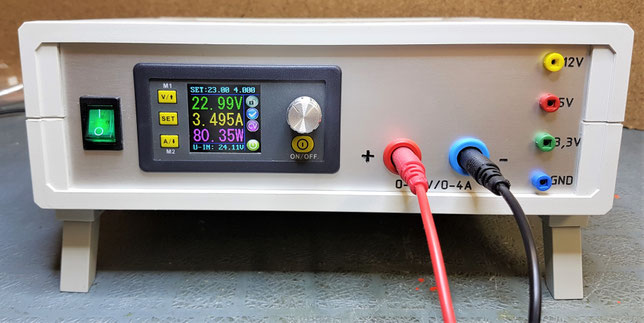

Netzteil DPH 3205

Bei diesem Netzteil habe ich ein fertiges Modul (DPH 3205) eingesetzt, zusätzlich habe ich noch eine kleine Platine für die 3 Fixspannungen geätzt.

Versorgt wird das Modul mit einem EPP-150-24 Schaltnetzteil.

Technische Daten:

Eingangsspannung:  90 ... 264 V AC (47 ... 63 Hz) 127 ... 370 V DC

Interne Spannung: 24V

Ausgang 1: 0 ... 30V / 0 ... 4A

Ausgang 2: 3,3V / 1A

Ausgang 3: 5V / 1A

Ausgang 4: 12V / 1A

Max. Abgabeleistung: 100W
