Was wird dieses mal alles Umgebaut?
Die Steuerung übernimmt ein Mikrocontroller der Firma Atmel.
Ich möchte gerne die Spannung und den Strom in beiden Spannungsarten bauen,also eine für DC und die andere für AC.
!!!Achtung hier wird mit 230V Netzspannung und bis zu 350V Gleichspannung gearbeitet!!!

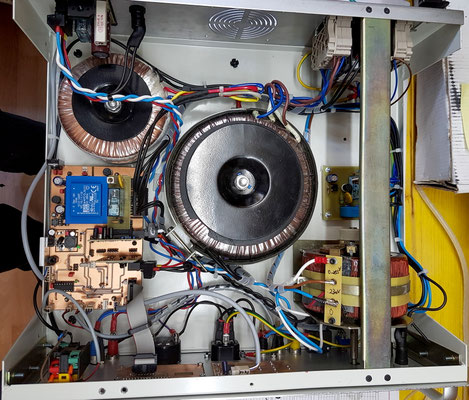

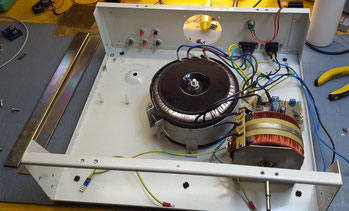

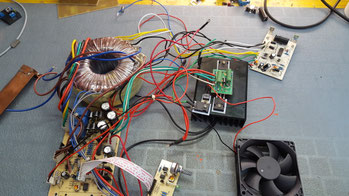

Erstmal das Gehäuse aufschrauben und das DC-Netzteil komplett ausbauen, dieses wird nicht mehr eingebaut.
Die alte Einschaltelektronik wird durch eine neue ersetzt.
Das Netzteil wird in ein anderes Gehäuse eingebaut und dient dann als kleines Labornetzteil.
Daten:
Die alten 7 Segment-Anzeigen werden durch ein 2x16 oder 2x20 LCD ausgetauscht.

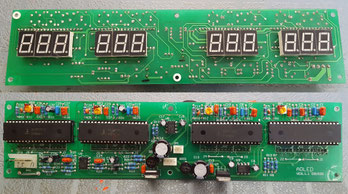

Der ICL7107CPLZ übernahm die 7 Segment-Anzeige und die Messung des Stromes bzw. die Spannung.
Eine Überlegung wäre noch über einen Schrittmotor die Spannung einzustellen.
Nachtrag:
Wird nicht eingebaut, eventuell bei einem späterem Umbau =)
Hier sind ein paar Platinenlayouts der einzelnen Steuerungen wie zb die Einschaltelektronik, Strommessung, Spannungsmessung...
Die Platinen sind noch in Planung und daher noch nicht ganz so schön.

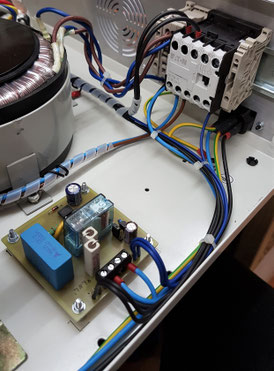

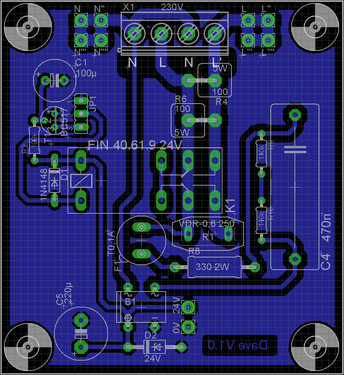

Die Einschaltelektronik:
Was kann sie?
Verarbeitet die Spannungs-Strommessung, Anzeige auf LCD-Display, führt die Trafo Umschaltung durch (30V -> 230V), Not-Aus, Erweiterungen

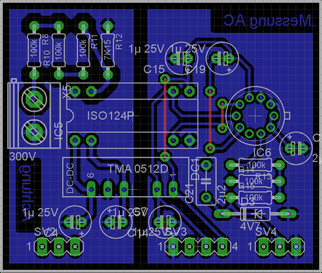

AC Spannungsmessung

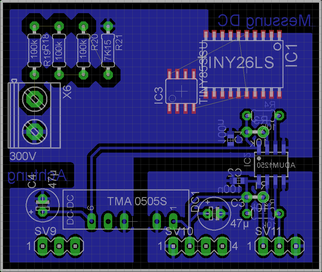

DC Spannungsmessung
bin noch unschlüssig wie ich diese Messung aufbauen soll.

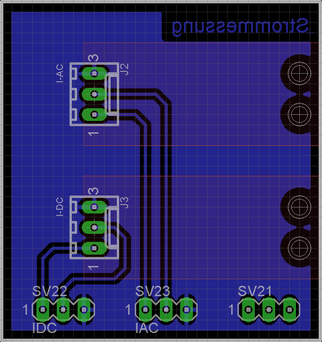

AC und DC Strommessung mit ACS712T

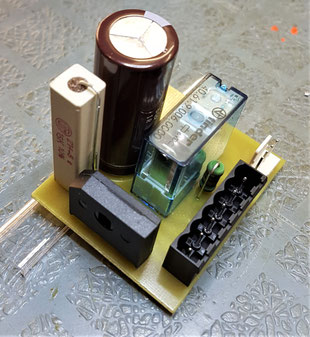

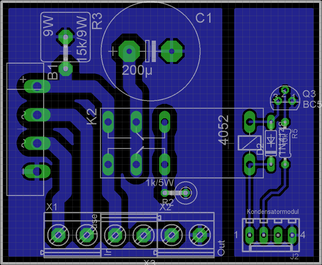

Da das Gerät noch ein zusätzlicher Gleichspannungsausgang bekommt, brauchte ich noch eine Platine mit einem Gleichrichter.
Auf dieser Platine ist noch ein Kondensator der über ein Relais zugeschaltet werden kann.
Für die Anzeige und die Taster auf der Frontplatte habe ich noch eine kleine Platine entworfen mit eine Porterweiterung (PCF8574) über I²C.

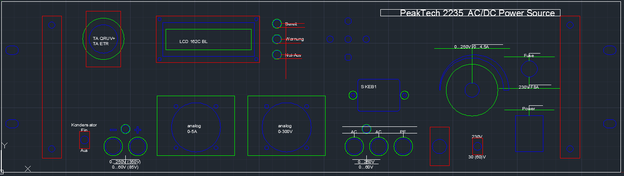

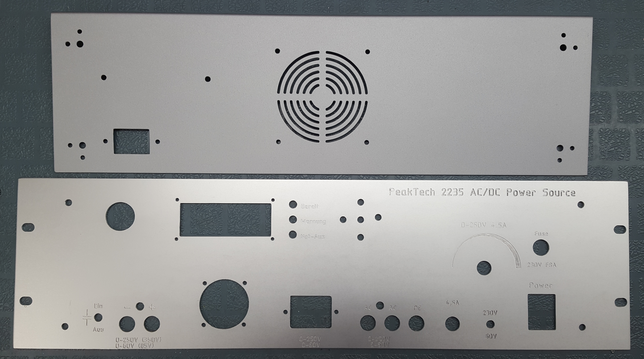

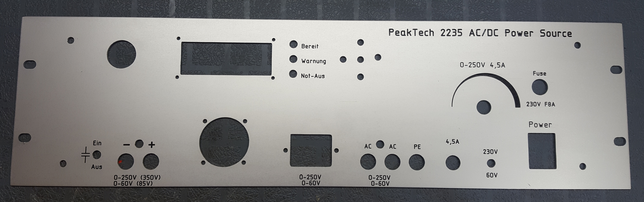

Hier ist der Entwurf für die neu 2mm Alu -Frontplatte.
