Solarakku Überwachung
Ich bekam einen Auftrag für die Entwicklung eines Solarakku-Schwellwertschalter, der bei einem unteren Schwellwert (11V) den Ausgang ausschalten soll und wenn der Akku wieder auf ca 13,8V geladen ist soll der Ausgang wieder einschalten.
Zuerst machte ich mir ein kleines Diagramm des Schaltverhaltens.
Anhand diesem Diagramm programmierte ich den Mikrocontroller (Attiny 13).
Der obere Sollwert ist über ein Potentiometer einstellbar und zugleich wird der obere und untere Sollwert auf Plausibilität überprüft. Die Versorgungsspannung ist auch zugleich die Messspannung.
Technische Daten
Betriebsspannung 7 ... 20V DC
Stromaufnahme 5,1 mA bei 12V (Relais nicht angezogen)
Max Stromaufnahme 30mA
unterer Schwellwert 11V
oberer Schwellwert einstellbar
Relais max 30V 3A DC/Ac
Maße 50 x 50mm

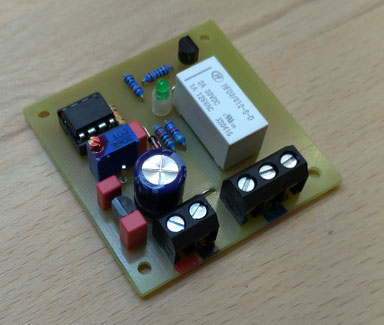

Bilder und Downloads
Downloads
